Elmo驅動器SimplIQ系列
超緊湊、獨立運行的網絡型伺(si)服驅動器(qi)（最高16 A/800V）最高10kW連續功率
產品詳情

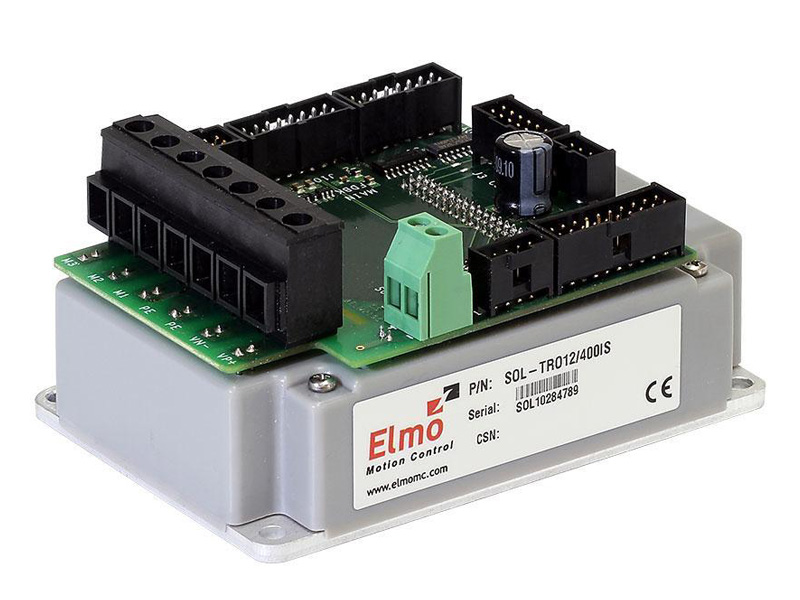

SimplIQ Solo Trombone是一款超緊湊的集(ji)成數字伺服驅動(dong)器，重量350克(12.3盎司)，提(ti)供最(zui)高7kW的連續(xu)功率(lv)。
此伺服驅動器(qi)是SimplIQ Trombone，集成了接(jie)口板，有(you)方便的(de)連接(jie)器(qi)，當伺服驅動器(qi)未直(zhi)接(jie)連接(jie)到PCB時，可(ke)(ke)(ke)選(xuan)擇這種類型。SimplIQ Solo Trombone還可(ke)(ke)(ke)用(yong)于將(jiang)Trombone集成到PCB前的(de)測試(shi)。這款高功率密度伺服驅動器(qi)經(jing)過特(te)殊設計，可(ke)(ke)(ke)直(zhi)接(jie)接(jie)入(ru)最(zui)高400VDC或780VDC的(de)直(zhi)流電(dian)源，無需變(bian)壓器(qi)。SimplIQ Solo Trombone與(yu)SimpIIQ系列(lie)及Gold系列(lie)的(de)所有(you)數字伺服驅動器(qi)一(yi)樣，可(ke)(ke)(ke)連接(jie)分布式網絡運動控制器(qi)Gold Maestro。
功能豐富的解決方案
Trombone功(gong)能(neng)豐富，可集合高功(gong)率密(mi)度、編程靈(ling)活性、CANopen現(xian)場網絡總(zong)線(xian)和(he)眾多運動控(kong)制功(gong)能(neng)，成為適合各(ge)種(zhong)高難度應用的有效(xiao)解決方案。可選兩種(zhong)單直流總(zong)線(xian)：50–400VDC和(he)100–780VDC，帶內置智能(neng)電源用于控(kong)制備用功(gong)能(neng)。Trombone還可用24VDC輔助電源工作，實現(xian)輔助功(gong)能(neng)。
SimplIQ Solo Trombone的亮點：
基于SimplIQ核心運動控制技術
超緊湊最高功率密度
高效
支持多種反饋傳感器
矢量控制正弦換相
先進的濾波和(he)分(fen)段(duan)增(zeng)(zeng)益，增(zeng)(zeng)強(qiang)運動學性能
| 參數 | Units | 12/400 | 16/400 | R17/400 | R22/400 | 8/800 | 12/800 | R11/800 | R16/800 |
|---|---|---|---|---|---|---|---|---|---|
| 最小供電電壓 | VDC | 部件號中有 S 后綴*：50 | 部件號中有 S 后綴(zhui)*：95+ | ||||||
| 標稱供電電壓 | VDC | 325 | 560 用于 400 VAC | ||||||
| 最大供電電壓 | VDC | 400 | 780 | ||||||
| 最大連續輸出功率 | W | 最高(gao) 10 kW 連續額定功率 | |||||||
| 額定功率下的效率 （額定條件下） | % | > 98 | |||||||
| 輔助供電電壓選擇 | VDC | 18 V 至 30 V | |||||||
| 輔助電源 | VA | ≤5 VA，無外部負載 | |||||||
| 連續電流限制 (Ic) 正弦振幅/DC 梯形換相 | A | 12 | 16 | 17 | 22 | 8 | 12 | 11 | 16 |
| 正弦連續， RMS 電流限制 (Ic) | A | 8.5 | 11.3 | 12 | 15.5 | 5.7 | 8.5 | 7.8 | 11.3 |
| 峰值電流限制 | A | 2 x Ic | 無峰值 | 2 x Ic | 無峰值 | ||||
| 重量 | g (oz) | 350 g (12.3 oz) | |||||||
| 尺寸 | mm (in) | 111 x 76 x 56 (4.37" x 2.99" x 2.21") | |||||||
| 數字輸入/數字 輸出/模擬輸入 | 6/4/1 | ||||||||
| 安裝方法 | 面板/壁面安裝 | ||||||||

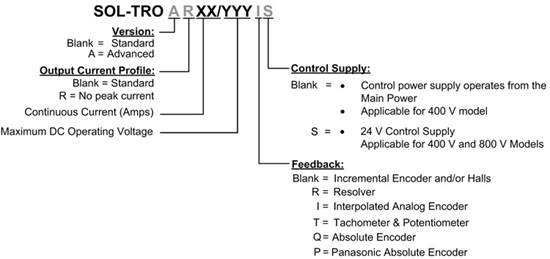

* 如(ru)(ru)果有(you) 24 V 控制供(gong)(gong)電(dian)，則型號中有(you) S 后(hou)綴。如(ru)(ru)果沒有(you) S 后(hou)綴，控制供(gong)(gong)電(dian)使用(yong)主電(dian)源工作。
